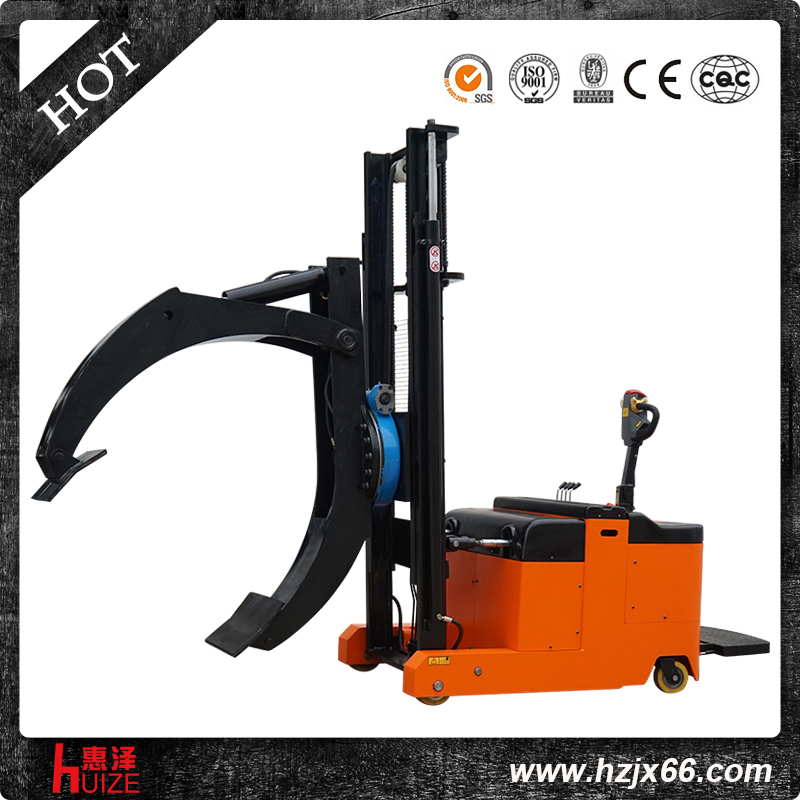

全電動紙筒夾抱翻轉車(適合橫向和豎向夾起紙卷)
產品介紹
全電動紙筒夾抱翻轉車的門架有前傾\后仰功能.
國際知名品牌美國科蒂斯電控?zé)o級變速行駛，有保護操作員不受擠壓自我保護功能.
電動升降，自動夾緊，電動翻轉≥90度；
電動夾紙車獨特的夾爪設計,可以將橫放在汽車或托盤上的紙卷輕松自動夾緊.
廣泛適用于造紙行業，包裝行業，印刷業，紡織行業.
倉庫車間內搬運紙筒、地毯、布料、電纜、木頭、鋼卷、繩纜、輪胎以及薄膜卷或等圓狀物移位堆垛裝卸.
The mast of the Counter Balance Paper Roll Stacker have forward and back functions
Use imported USA Curtis controller,infinitely variable speed drive,To protect the operator safety.
Electric Lifting, Automatic Clamping, Electric Rotating ≥90 degree
With unique clamp design, can clamp the rolls from the pallets or cars
Widely used in paper, packaging, printing and textiles industries.
Handling rolls, carpet, cloth, cable, wood, steel and rolls tires…etc.
產品參數
|
型 號 Model |
CPD0516Z-500 |
CPD0525Z-500 |
CPD0516Z-1000 |
CPD0525Z-1000 |
CPD1025Z-1500 |
|
訂 貨 號Order Number |
5.04001 |
5.04002 |
5.04003 |
5.04004 |
5.04005 |
|
額定載重 Capacity (kg) |
500 |
500 |
500 |
500 |
1000 |
|
起升最高Lift max.height(mm) |
1600 |
2500 |
1600 |
2500 |
2500 |
|
抱夾下降后高Minimum clamp height |
520 |
520 |
520 |
520 |
520 |
|
抱夾寬度Clamp width (mm) |
635-950 |
635-950 |
1135-1450 |
1135-1450 |
1535-1850 |
|
抱夾總長Clamp length (mm) |
820 |
820 |
1220 |
1220 |
1620 |
|
紙卷直徑Paper roll diameter |
¢200-500mm |
¢200-500mm |
¢600-1000mm |
¢600-1000mm |
¢800-1500mm |
|
載荷中心Load center (mm) |
350 |
350 |
700 |
700 |
800 |
|
前傾后仰 α/β |
3°/5° |
3°/5° |
3°/5° |
3°/5° |
3°/5° |
|
蓄 電 池 Battery (V/Ah) |
24/165 |
24/165 |
24/210 |
24/210 |
24/210 |
|
充 電 器 Charger (V/A) |
24/20 |
24/20 |
24/30 |
24/30 |
24/30 |
|
提升泵站Lifting motor (Kw) |
2.5 |
2.5 |
2.5 |
2.5 |
2.5 |
|
驅動電機Driving motor (Kw) |
AC1.5 |
AC1.5 |
AC1.5 |
AC1.5 |
AC1.5 |
|
車身重量Weight (Kg) |
1048 |
1250 |
1460 |
1640 |
1860 |
|

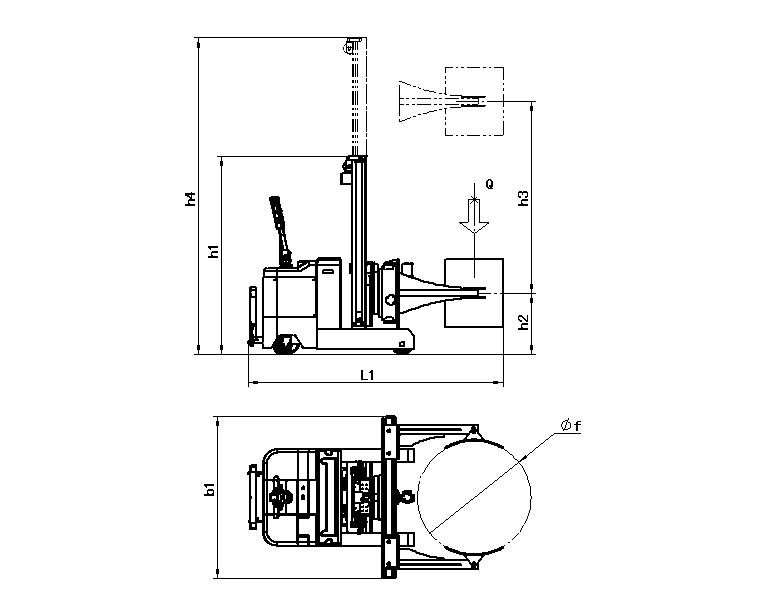

外形尺寸Over size(mm)L*W*H |
2500*950*2000 |
2500*950*1785 |
2900*1500*2000 |
2900*1500*1785 |
3300*1900*1785 |
|
通道要求 Channel request(mm) |
2900轉彎Turn |
2900轉彎Turn |
3600轉彎Turn |
3600轉彎Turn |
4000轉彎Turn |
|
行走通道Forward and Back request |
1000mm |
1000mm |
1600mm |
1600mm |
1900mm |
|
驅動輪 Driving wheel (mm) |
1*¢250*80 |
||||
|
輔助輪 Training wheels (mm) |
2*¢150*50 |
||||
|
前輪Front wheels (mm) |
2*¢178*80 |
||||
|
爬 坡 度 Climbing slope (％) |
4/6 |
||||
|
行駛速度(滿載/空載) Km/h |
Travel speed 4/6 |
||||
|
提升速度(滿載/空載) mm/s |
Lifting speed 45/50 |
||||
|
下降速度(滿載/空載) mm/s |
Falling speed 50/45 |
||||
|
制動方式Braking type |
電磁制動Electromagenetic braking |
||||
產品特點
電動行走，電動升降，自動夾紙，電動翻轉
安全防護
1.電動夾紙車底腿多寬?
底腿寬度---1）根據客戶紙筒的直徑，底腿內寬大于直徑，將紙包含在腿內。
2）無底腿式，可搬運夾抱任意直徑的紙筒或薄膜卷
2.電動紙筒車不能起升到最大高度?
液壓油不足---加注液壓油
3.電動紙筒車重載以后自行下降?
缸內密封圈磨損---換密封圈
4.電動紙筒車平衡輪轉向不靈活?
輪內有異物---要清除

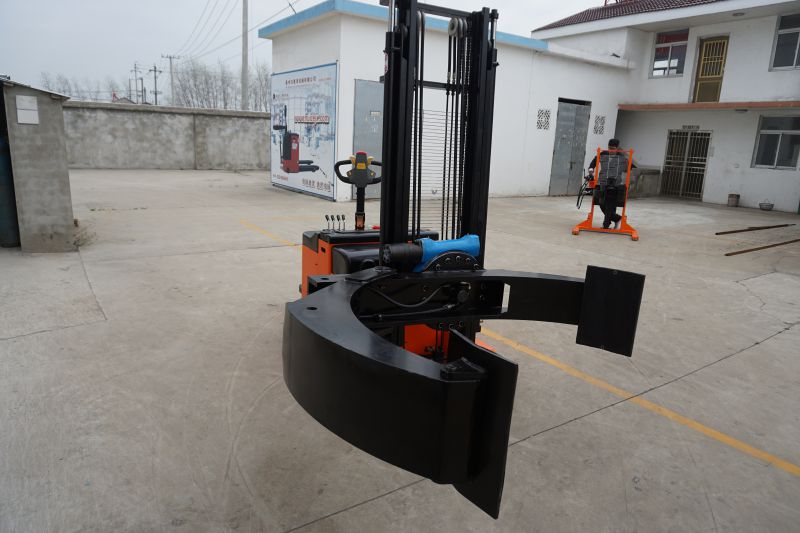

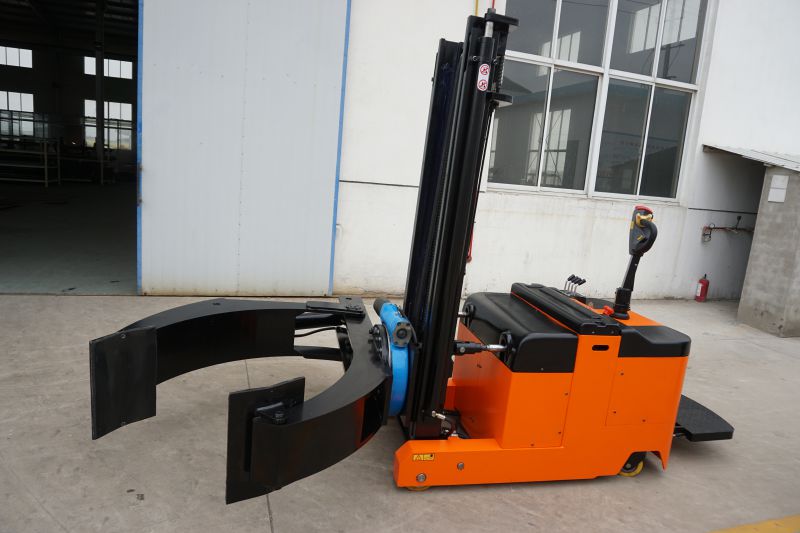

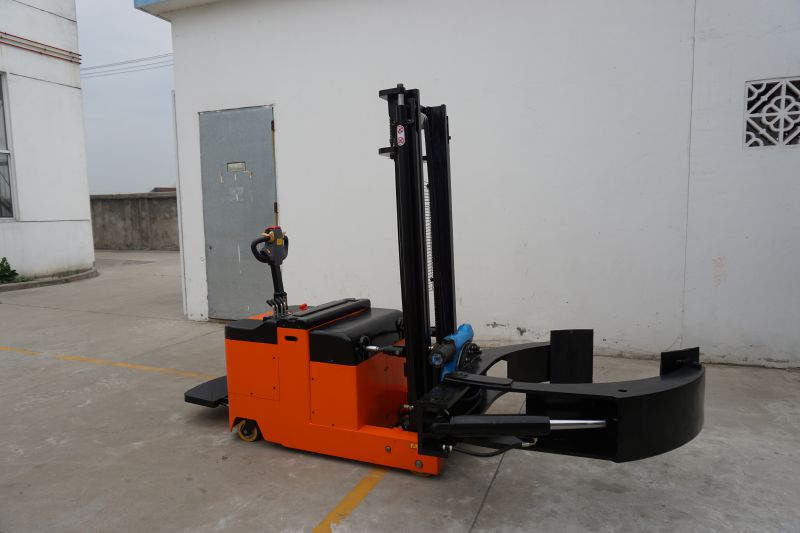

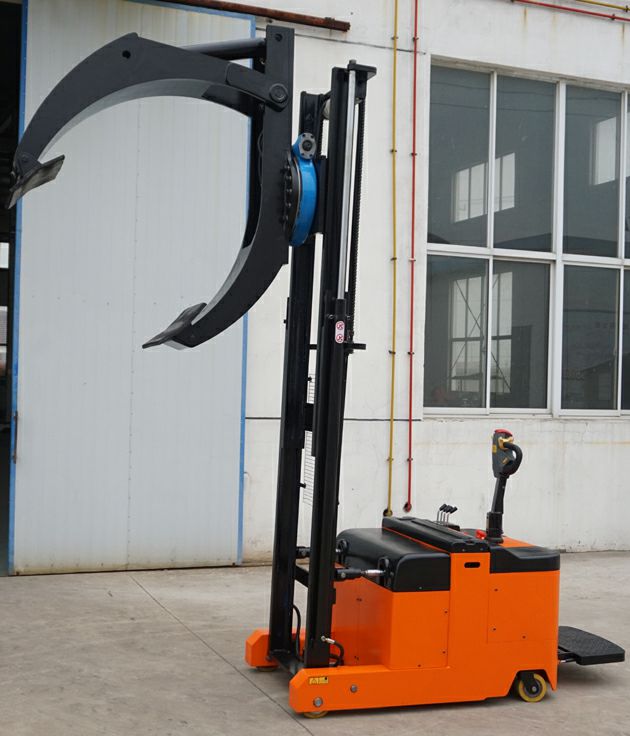

產品展示
1.全電動夾紙車，電動紙筒夾抱翻轉車整車保修一年
2.易損件為前輪后輪,正常磨損不在保修范圍內,如脫膠在保修范圍內
3.液壓缸確保不漏油,與鏈條接軌正常,一年內正常保修
4.24小時到48小時內到達或解決
5.提供操作視頻講解更換配件
6.終身提供配件
